Создание текстуры с помощью сплайнов в 3ds Max.

Собственно, обещанный урок по созданию текстуры, которую я использовала для фасадов кухни из этого проекта: http://you85.blogspot.ru/2013/01/blog-post_28.html
Постаралась максимально подробно его расписать, чтобы у новичков не было вопросов, поэтому он как-то получился совсем не мини :) Как-нибудь сделаю продолжение, в следующий раз будем делать маску для материала кресла из этого же проекта, плюс покажу как создавала материал Бленд и пользовалась Колор Корректом.
Отдельное спасибо YN3, который подкинул мысль попробовать использовать Макс по такому назначению, написав как-то на форуме о том, что это отличный векторный редактор. Оу, еще, конечно, хочется поблагодарить и Isnogud'а, за его урок по созданию текстуры паркета.

1. Создаем  бокс, в данном случае с равными сторонами в плане, т.к. необходимый узор на референсном изображении расположен на квадратной дверке шкафа. Опускаем его ниже нулевой координаты по оси Z, чтобы создаваемый сплайн не входил в объем бокса, т.е. был виден в режиме «Smooth+Highlights».

2. Присваиваем боксу материал.

3. В материале в слот Diffuse кидаем фото нашей кухни. И обрезаем текстуру. Для этого заходим в настройки текстуры, в свитке Bitmap Parameters, ставим галочку Apply (для того, чтобы наши дальнейшие действия вступили в силу) жмем View Image. Появляется окно с текстурой, где мы уже можем ее отредактировать, перемещая границы обрезки (потянув за крайние точки и/или переместив рамку). По завершению, закрываем окошко с текстурой.

4. Отжав пробирку, можем посмотреть на текстуру в «развернутом виде», т.е. не на шарике.

5. При необходимости подкорректировать границы обрезки, зайдя опять во View Image.

Активирем Show Standard Map in Viewport чтобы текстура отображалась во вьюпорте.

6. Есть и другой вариант наложения необходимого участка текстуры на объект:

Просто накидываем на бокс модификатор UVW map (после назначения, в стеке он будет под именем UVW mapping).

Далее,  заходим в модификатор (т.е. он загорится желтым цветом, ну, или может другим цветом, не знаю, какой он может быть в других версиях Макса) и подгоняем под наш бокс гизмо текстуры. Если необходимо, поворачиваем ее. Я пользуюсь Angle Snap Toggle, установленным на 45 градусов. Перемещаем гизмо вручную, масштабируем или задаем размеры гизмо с клавиатуры (иногда  удобно совмещать оба варианта, например, при неравностороннем прямоугольнике. Т.е. можно выставить сначала размер, ориентируясь на размер изображения в пикселях, чтобы соблюсти пропорции, а потом подогнать к объекту, масштабированием гизмо).

7. Разворачиваем одно из окон вьюпорта и вибираем проекцию Top.

8. Далее нам нужно повысить качество текстуры, отображаемой во вьюпорте. Для этого заходим в Сustomize – Preferences.

9. Открываем вкладку Viewports нажимаем Configure Driver.



10. Ставим две галочки на Matсh Bitmap size as Closely as Possible и выбираем максимально разрешение. Жмем Ок.

11. Теперь сохраняем файл и, не выходя из Макса, переоткрываем его для того, чтобы измения вступили в силу.

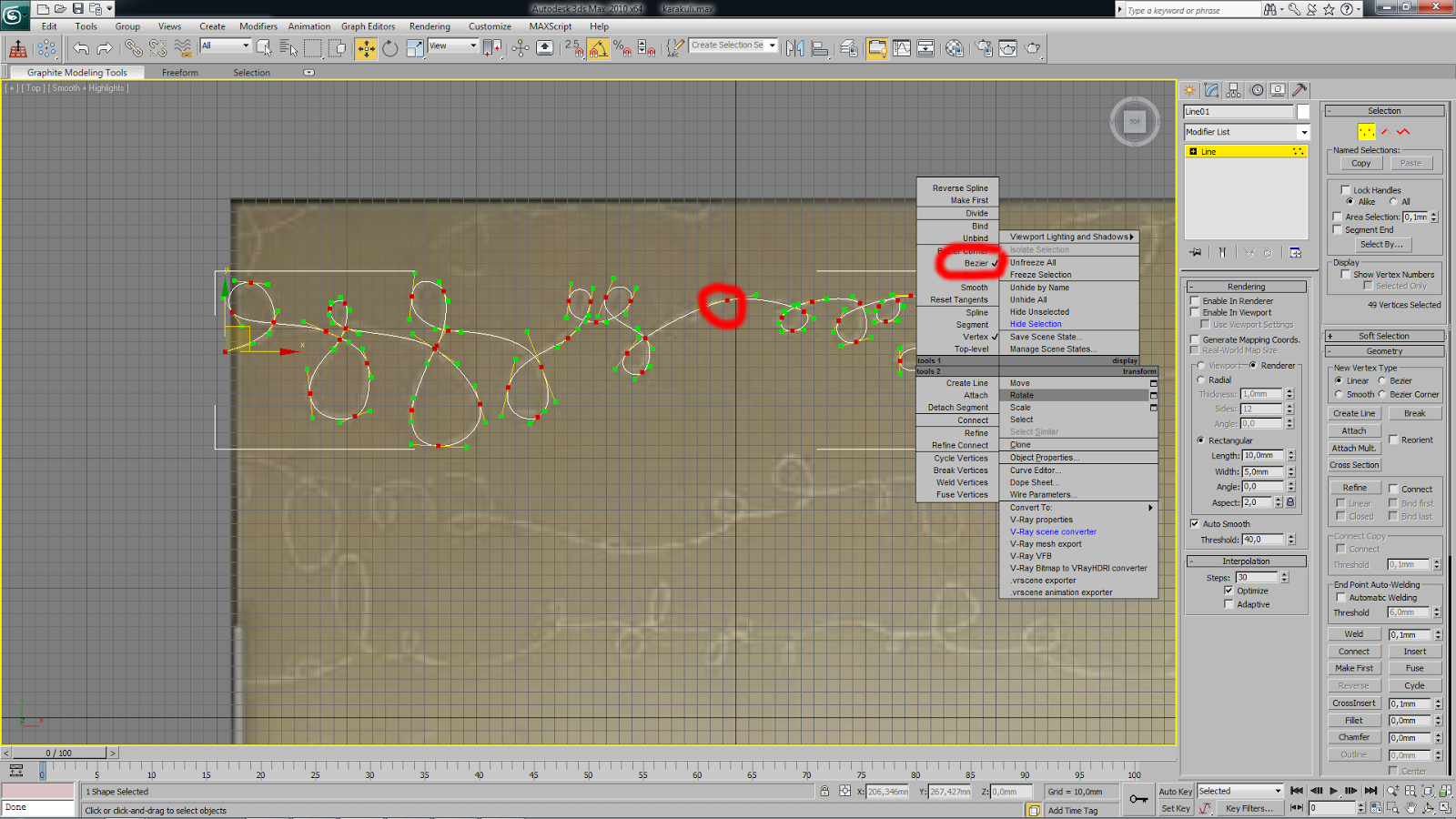

12. Теперь обычными сплайнами обводим контур, при этом особенно удобно работать с точками Bezier (просто выбираем все точки, жмем ПКМ и выбираем  Bezier).

13. Делаем сплайны видимыми, поставив две галочки в Enable In Renderer и Enable In Viewport (первая отвечает за видимость сплайна при рендере, вторая – во вьюпорте) задаем значение радиуса или ширины сечения. Увеличиваем интерполяцию примерно до 30.

14. Теперь перенастраиваем материал вспомогательного бокса. Отключаем текстуру в Diffuse, в слоте выбираем черный цвет.

15. Центрируем сплайны относительно бокса. Максимально приближаем все эти объекты во вьюпорте, выставляем разрешение рендера(я пользуюсь для рендера своими обычными настройками) и жмем Render.

16. Все, наша текстура готова, можно ее обрезать, подкорректировать, при необходимости, в Фотошопе.
